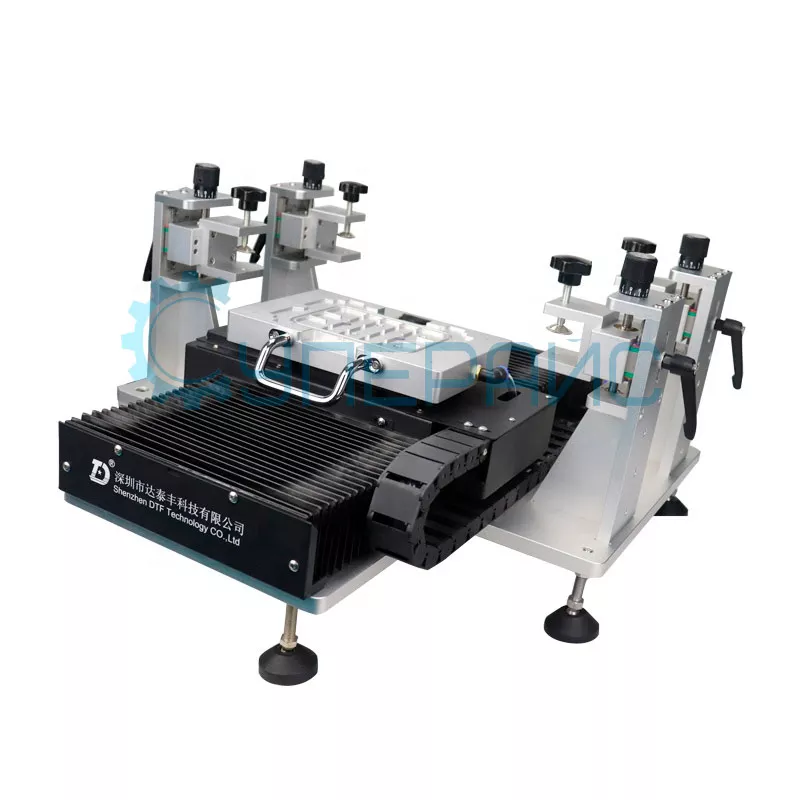

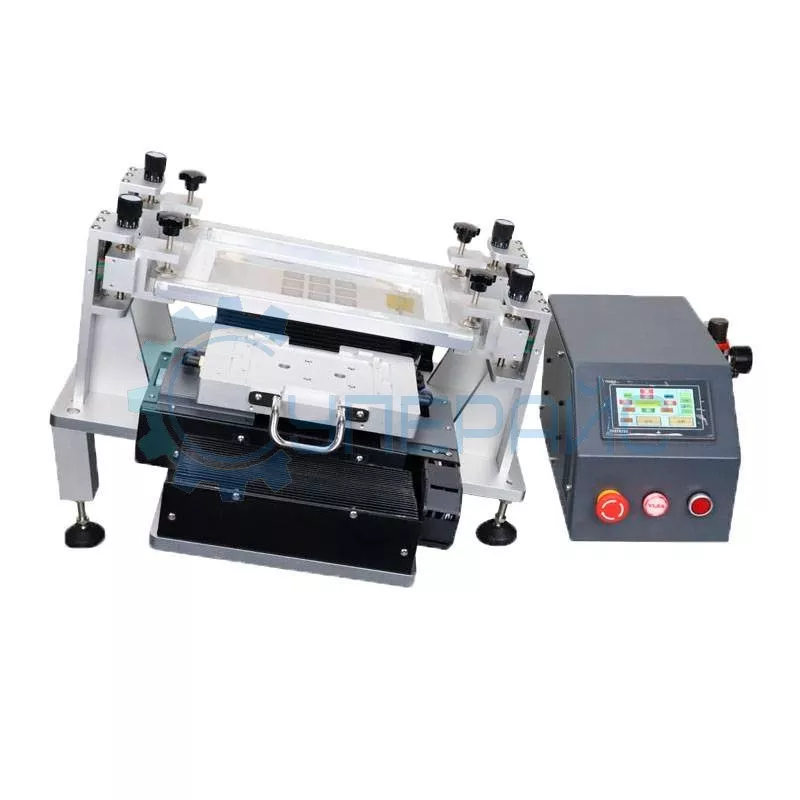

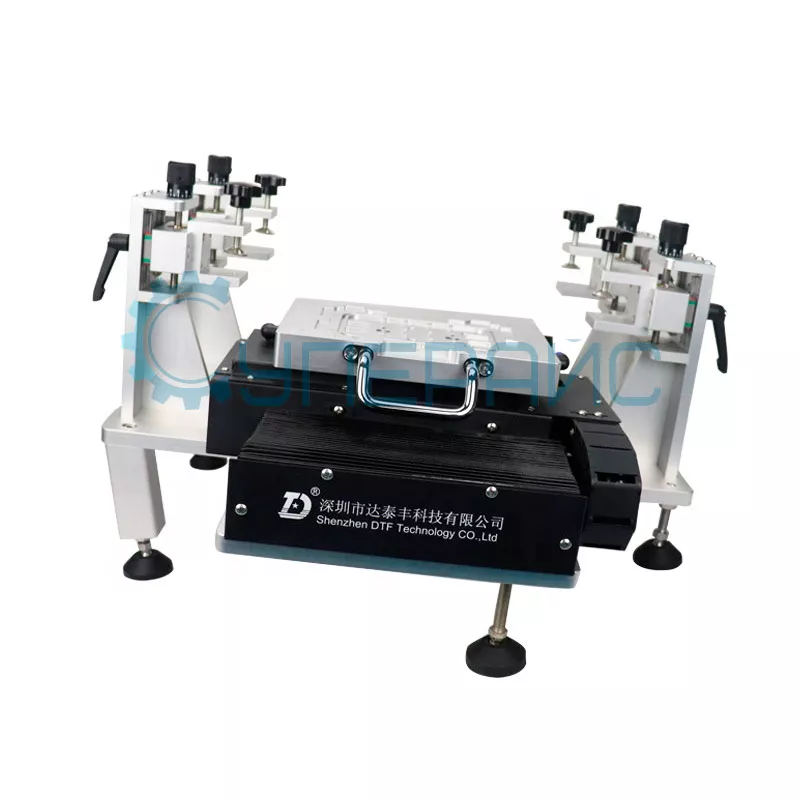

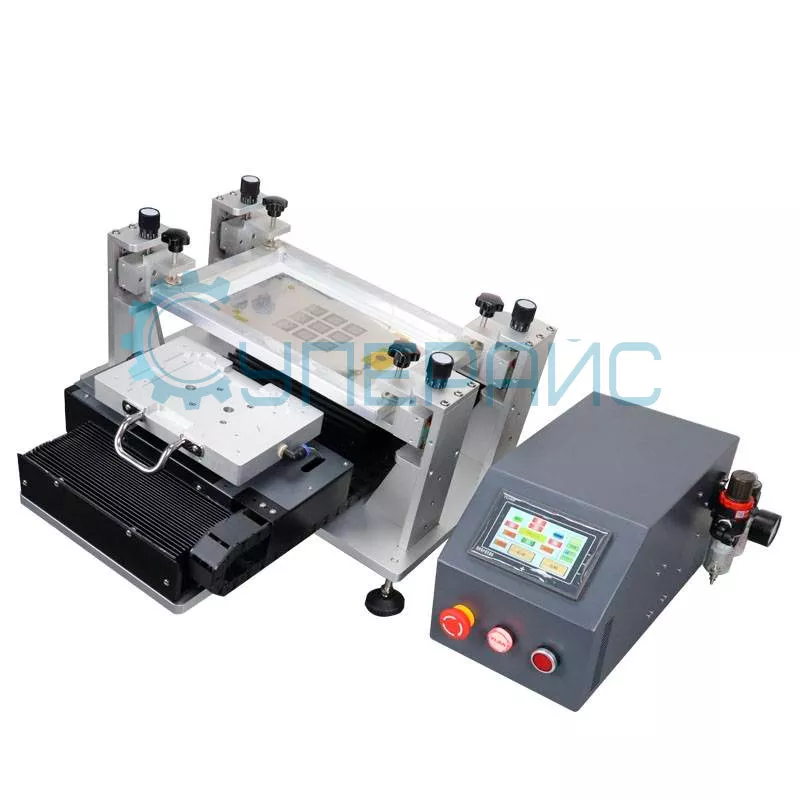

Принтер для трафаретной печати Dataifeng DT-F210
Технические характеристики DATAIFENG DT-F210
| Точность позиционирования | 12 мкм |
| Точность печати | 15 мкм |
| Время полного цикла | < 30 секунд (без учета времени установки чипа) |
| Скорость нанесения пасты | 10 - 25 мм/сек |
| Скорость извлечения из формы | 0,1 - 15 мм/сек |
| Скорость посадки шариков припоя | 3000 шт/ч (зависит от дизайна шаблона) |
| Защита от перенапряжения | есть |
| Применение | поддержка пакетов SOP, TSOP, TSSOP, QFN с минимальным шагом 0,3 мм; BGA, CSP с диаметром шарика от 0,2 мм |
| Характеристики трафарета | |
| Базовый размер трафарета | 240 x 160 мм |
| Толщина основания трафарета | 30 мм |
| Размер шаблона | 120 x 160 мм |
| Толщина шаблона | регулируемая 3 - 5 мм |
| Максимальный вес | 5 кг |
| Размер стальной сетки | 270 x 380 мм |
| Толщина стальной сетки | 20 - 40 мм |
| Общие характеристики | |
| Питание | 220 В ±10% , 50/60 Гц |
| Встроенный вакуумный насос | есть |
| Рабочая температура | от - 20°C до + 45°C |
| Влажность | 30 - 60 % |
| Операционная система | HMI+PLC |
| Габариты принтера | 600 x 520 x 600 мм |
| Вес | 37 кг |

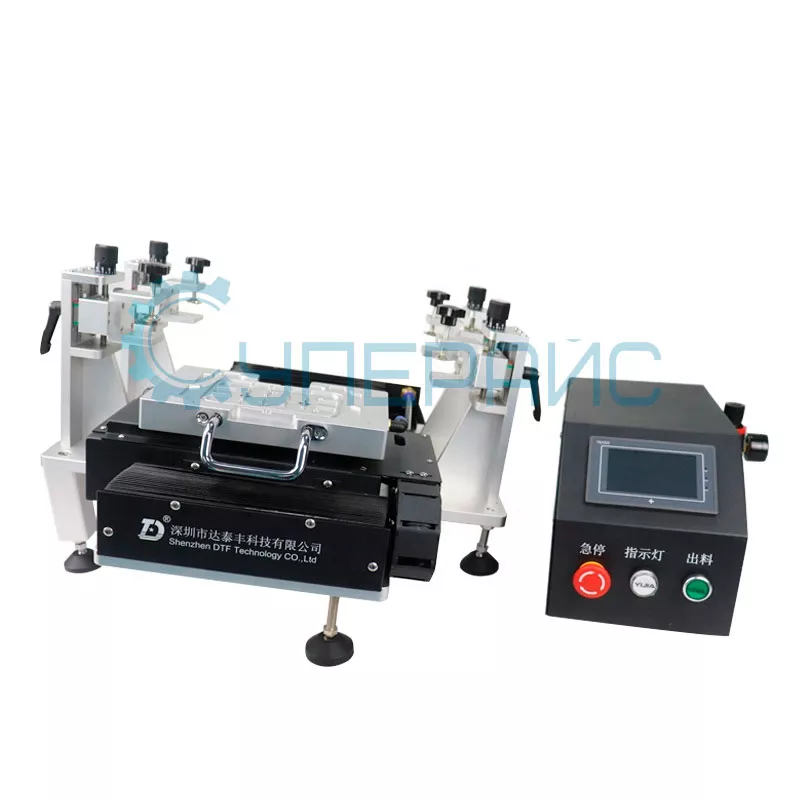

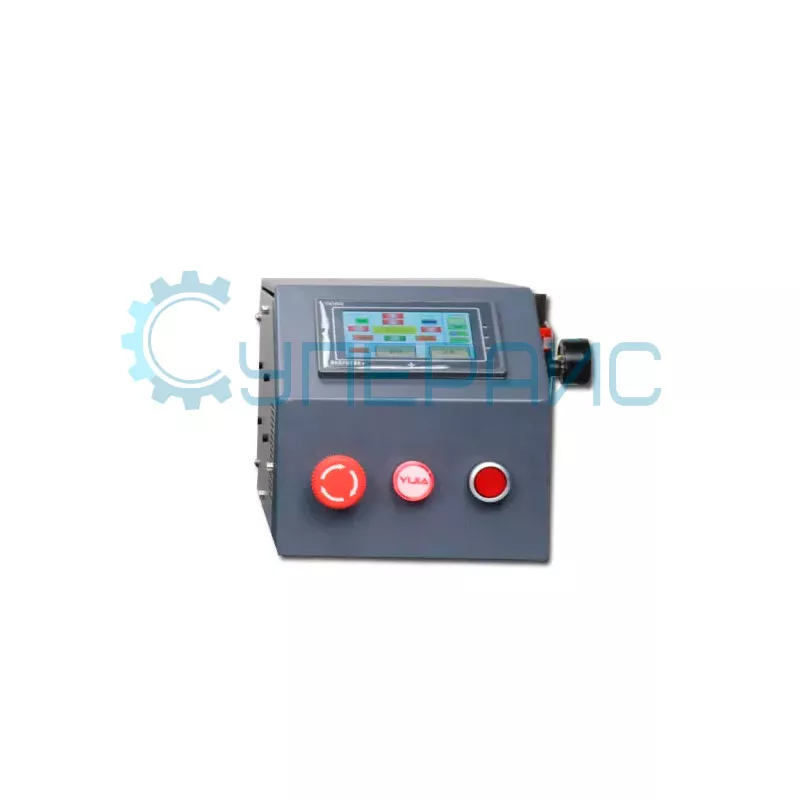

| Комплектация | принтер для трафаретной печати Dataifeng DT-F210 - 1 шт система управления 30PLC - 1 шт |
Трафаретный принтер Dataifeng DT-F210
Dataifeng DT-F210 - это машина трафаретной печати, предназначенная для нанесения паяльных материалов на электронные компоненты. Такой принтер для трафаретной печати будет полезным решением при изготовлении различной электроники. Рассмотрим основные характеристики модели, отвечая на часто задаваемые вопросы о таком оборудовании.
Какие размеры заготовок поддерживает принтер?
Базовый размер трафарета составляет 240 x 160 мм. Это даёт возможность работать с заготовками средних размеров.
Для каких типов компонентов подходит модель?
Применение принтера охватывает работу с различными типами корпусов. DT-F210 поддерживает пакеты SOP, TSOP, TSSOP, QFN с минимальным шагом 0,3 мм, а также BGA, CSP с диаметром шарика от 0,2 мм.
Насколько точно оборудование наносит материалы?
Точность печати составляет 15 мкм. Этот параметр обуславливает качественное нанесение даже при работе с миниатюрными изделиями.
Какие меры безопасности предусмотрены конструкцией?
Модель располагает защитой от перенапряжения. Эта функция помогает предотвратить повреждение электронных компонентов при скачках напряжения в сети.
Устройство гибко настраивается под те или иные задачи ввиду:
- регулировки толщины шаблона;
- настройки скорости, с которой наносится паста;
- совместимости с индивидуальными трафаретами.
Итоговые преимущества Dataifeng DT-F210:
- работа с различными типами корпусов;
- высокая точность нанесения материалов;
- широкая область возможного применения.
Обзорная таблица трафаретных принтеров DATAIFENG
| Характеристики | DT-F210 | DT-F200 |
| Точность позиционирования | 12 мкм | |
| Точность печати | 15 мкм | |
| Время полного цикла | < 30 секунд (без учета времени установки чипа) | |
| Скорость посадки шариков припоя | 3000 шт/ч (зависит от дизайна шаблона) | |
| Защита от перенапряжения | есть | |
| Применение | поддержка пакетов SOP, TSOP, TSSOP, QFN с минимальным шагом 0,3 мм; BGA, CSP с диаметром шарика от 0,2 мм | поддержка пакетов SOP, TSOP, TSSOP, QFN с минимальным шагом 0,3 мм; BGA, CSP с диаметром шарика от 0,25 мм до 0,55 мм; материнские платы PCBA, с точной настройкой схемы, размерами от 2 x 2 мм до 220 x 110 мм |
| Базовый размер трафарета | 240 x 160 мм | |
| Размер стальной сетки | 270 x 380 мм | 280 x 420 мм |
| Толщина стальной сетки | 20 - 40 мм | 0,08 - 0,3 мм |
| Встроенный вакуумный насос | есть | |
| Операционная система | HMI+PLC | |
