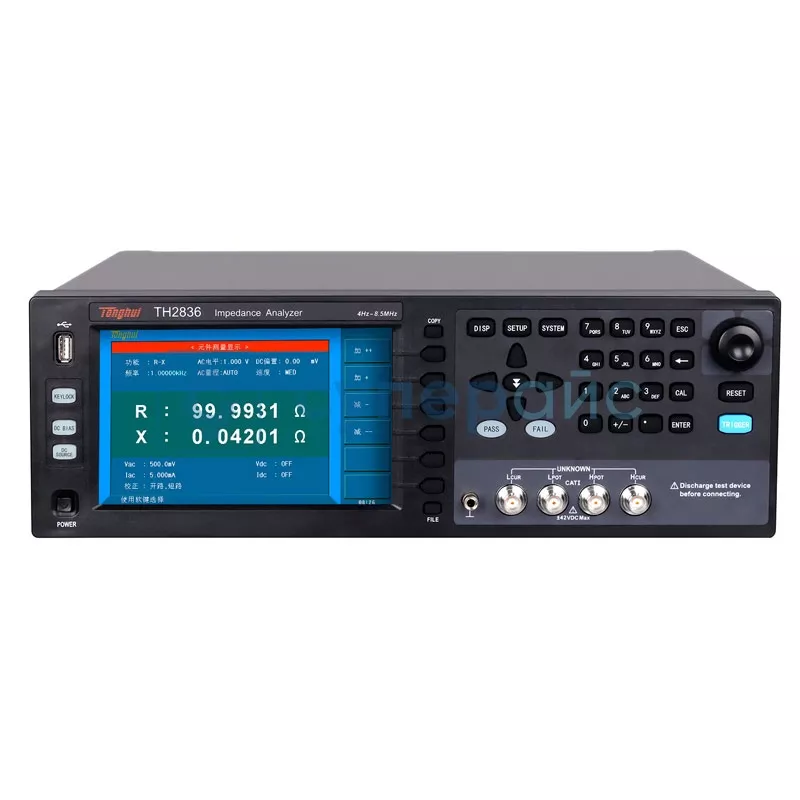

Цифровой измеритель LCR Tonghui TH2836
Технические характеристики Tonghui TH2836
| Переменный ток | Cp / Cs, Lp / Ls, Rp / Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, Vac, Iac |
| Постоянный ток | Rdc, Vdc, Idc |
| Диапазон частоты | 4 Гц - 8,5 МГц |
| Точность частоты | 0,01 % |
| Разрешение частоты | 1 мГц |
| Проверка электрического уровня | |
| Напряжение переменного тока | 4 Гц - 1 МГц: 5 мВ - 2 В (среднеквадратичное значение); 1 - 8,5 МГц: 5 мВ - 1 В (среднеквадратичное значение) |
| Разрешение | 100 мкВ |
| Переменный ток | 4 Гц - 2 МГц: 50 мкА-20 мАср; 2 МГц - 8,5 МГц: 50 мкА-10 мАср |
| Разрешение | 1 мкА |
| Постоянное напряжение | 100 мВ - 2 В |
| Разрешение | 100 мкВ |
| Смещение постоянного тока | |
| Напряжение | 0 - ± 10 В |
| Разрешение | 100 мкВ |
| Текущий | 0 - ± 100 мА |
| Разрешение | 1 мкА |
| Конфигурация тестового терминала | четырехполюсная пара |
| Длина кабеля | 0 м, 1 м |
| Выходное сопротивление | 100 Ом |
| Типичное время измерения (скорость) | быстро: 5,6 мс; средне: 120 мс; медленно: 230 мс |
| Высочайшая точность | 1 кГц: 0,05 %; 1 МГц: 0,05 %; 2 МГц: 0,1 %; 5 МГц: 0,5 %; 8,5 МГц: 1,0 % |
| Диапазон отображения измерений | |
| Cs, Cp | ± 1,00000 aF - 999,999 EF |
| Ls, Lp | ± 1,000000 aH - 999,999 EH |
| D | ± 0,00001 – 9,99999 |
| Q | ± 0,01 – 99999,9 |
| R, Rs, Rp, X, Z, Rdc | ± 1,00000 А Ом - 999,999 ЭОм |
| G, B, Y | ± 1,00000 aS - 99,9999 ES |
| VDC | ± 1,000000 аВ - 999,9999 EV |
| IDC | ± 1,00000 aA - 999,999 EA |
| θr | ± 1,00000 рад - 3,14159 рад |
| θd | -0,0001 ° - 180,000° |
| Δ% | ± 0,0001 % - 999,999 % |
| Многофункциональное сканирование списка параметров | |
| Многофункциональное сканирование списка | 10 точек, параметр: измерения, испытательная частота, переменное напряжение, переменный ток, напряжение смещения постоянного тока и ток смещения постоянного тока. |
| Развертка графика | необязательный |
| Общие характеристики | |
| Дисплей | 7-дюймовый TFT ЖК-дисплей; разрешение: 800 х 480 |
| Интерфейс | USB HOST, USB DEVICE, LAN, HANDLER, RS232C, GPIB |
| Время прогрева при включении | 60 м |
| Входное напряжение | 100 – 120 В переменного тока / 198 – 242 В переменного тока, 47 – 63 Гц |
| Потребляемая мощность | 80 ВА |

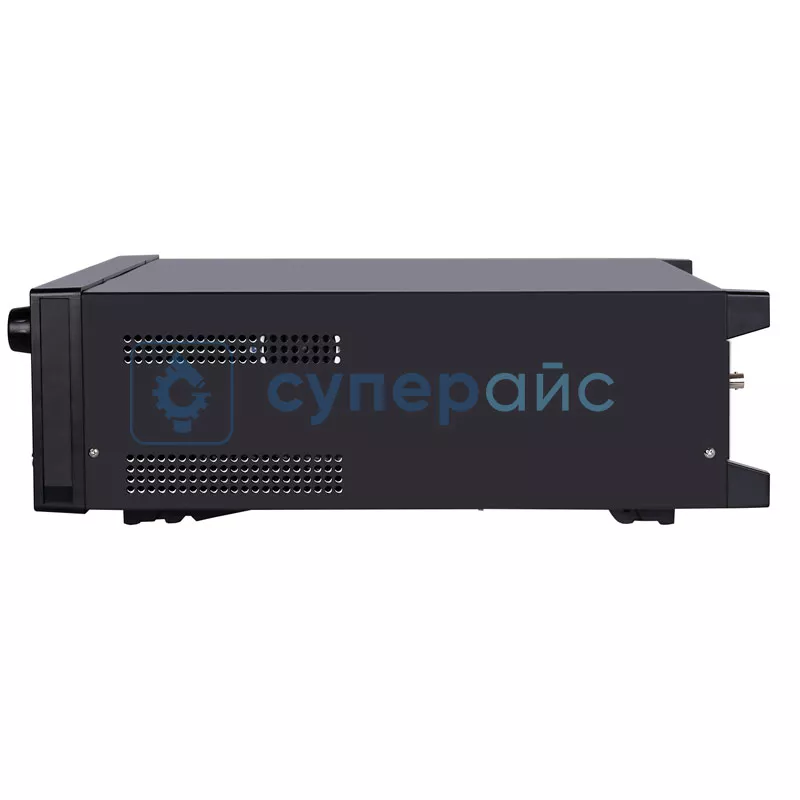

| Габариты изделия | 400 x 132 x 425 мм |
| Габариты упаковки | 550 х 540 х 320 мм |
| Вес брутто | 15 кг |
| Комплектация | измеритель параметров LCR Tonghui TH2836 - 1 шт измерительный провод Кельвина TH26011BS - 1 шт планка ТХ26010 - 1 шт четырехконечный зажим ТХ26048 - 1 шт руководство пользователя - 1 шт |
| Совместимость | Четырехконтактный кабель Кельвина с изоляцией и замком Tonghui TH26011BS Четырёхконтактый тестовый зажим Tonghui TH26048 |
Цифровой измеритель LCR Tonghui TH2836: точность и универсальность для профессиональных измерений
Tonghui TH2836 — это настольный измеритель параметров LCR, разработанный для точного анализа компонентов в широком диапазоне частот от 4 Гц до 8,5 МГц. Устройство сочетает высокую точность (0,01%) с многофункциональностью, позволяя измерять емкость (Cp/Cs), индуктивность (Lp/Ls), сопротивление (R), импеданс (|Z|) и другие параметры. Поддержка постоянного тока (Rdc, Vdc, Idc) расширяет сферу применения прибора в задачах контроля качества, разработки и ремонта электроники.
Диапазон и точность частоты делают TH2836 незаменимым в лабораториях и на производстве. Прибор обеспечивает разрешение до 1 мкВ по напряжению и 1 мкА по току, что критически важно для работы с микросхемами, фильтрами, трансформаторами и RF-компонентами. Встроенная функция смещения постоянного тока (±10 В, ±100 мА) позволяет тестировать элементы под нагрузкой, имитируя реальные условия эксплуатации.
Многофункциональный интерфейс включает USB, LAN, GPIB и RS232C, предлагая интеграцию в автоматизированные системы. Данные выводятся на 7-дюймовый TFT-дисплей с разрешением 800×480 пикселей, где одновременно отображаются до 10 параметров. Режимы сканирования (10 точек) и графической развертки упрощают анализ частотных характеристик, а предустановленные конфигурации ускоряют настройку для типовых измерений.
Комплектация прибора включает измерительные провода Кельвина TH26011BS, четырёхконтактные зажимы TH26048 и планку TX26010, что обеспечивает готовность к работе сразу после распаковки. Четырехполюсная методика измерений минимизирует погрешности, а кабели с экранированием снижают влияние помех.
Итог: Tonghui TH2836 — это профессиональный инструмент для инженеров и технологов, где точность данных и скорость измерений становятся ключевыми преимуществами. С ним вы сможете оптимизировать процессы тестирования, сократить время настройки и получать надежные результаты даже в сложных электромагнитных условиях.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
