WEMOS Dual Base для Arduino

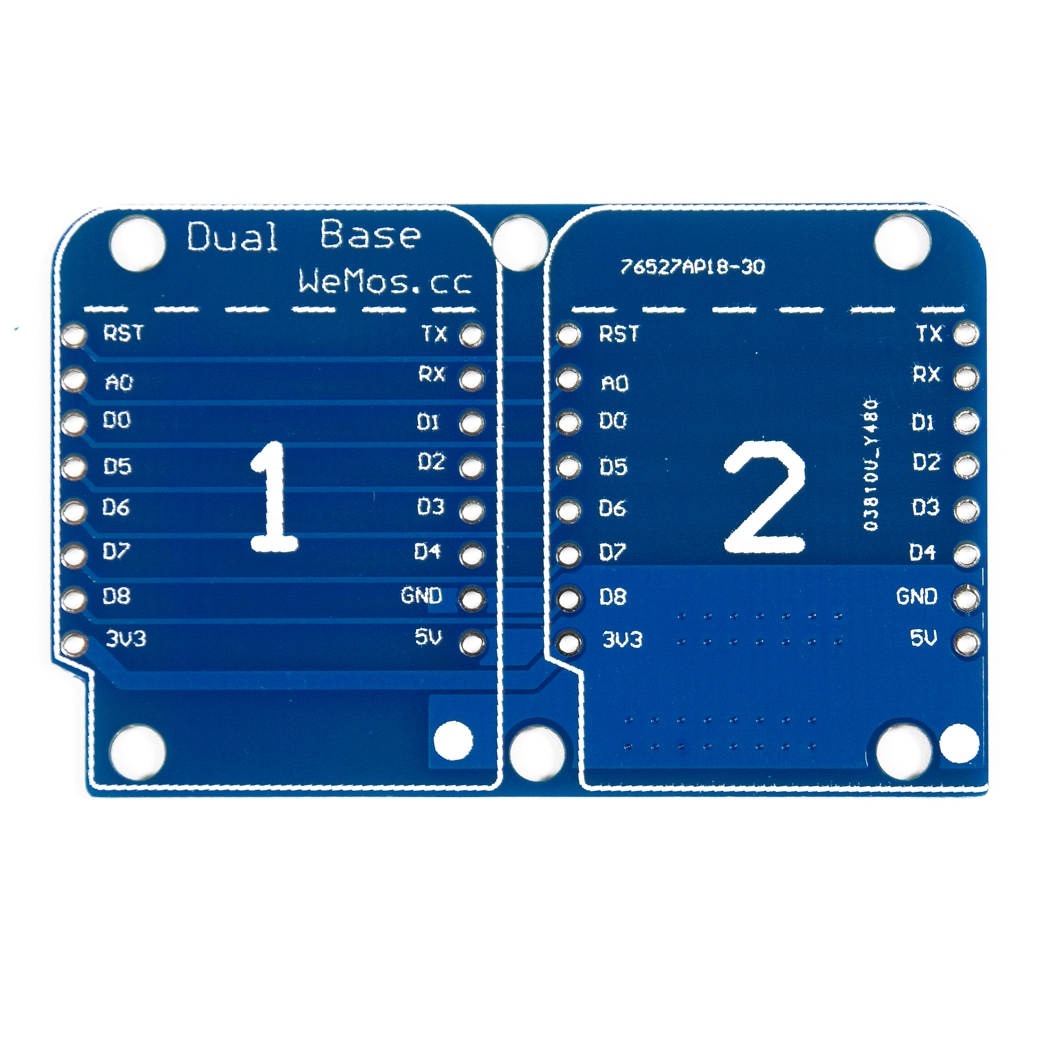

WEMOS Dual Base— это модуль предназначенный для удвоения базы установки плат WeMos. На плате WeMos Dual Base имеется два посадочных места, на каждое из которых можно устанавливать другие платы WeMos.
Общие сведения
WEMOS Dual Base — это модуль предназначенный для удвоения базы установки плат WeMos. На плате WeMos Dual Base имеется два посадочных места, на каждое из которых можно устанавливать другие платы WeMos.
Характеристики
- Используемые выводы: Все.
- Габариты: 34,2x53,9 мм.
Подключение
- Перед установкой плат на WeMos Dual Base, к её выводам нужно припаять разъемы идущие в комплекте.
- Например, для подключения дисплея (OLED Shield) и кнопки (1-Button Shield), дисплей (OLED Shield) устанавливается на одно посадочное место, а кнопка (1-Button Shield) на другое. Между платой WeMos Dual Base и кнопкой, или дисплеем устанавливается плата WEMOS D1 mini или WEMOS D1 mini Pro. Таким образом все одноимённые выводы всех подключённых плат окажутся электрически соединены между собой.
Подробнее о модуле
Все выводы платы WeMos Dual Base первого посадочного места соединены с одноимёнными выводами второго посадочного места. Благодаря чему в одном устройстве можно одновременно использовать такие платы WeMos, которые нельзя устанавливать друг над другом.
Например, друг над другом, нельзя поставить OLED Shield (дисплей) и 1-Button Shield (кнопка). Если поставить кнопку над дисплеем (тогда нельзя увидеть данные на дисплее). Если поставить дисплей над кнопкой (тогда невозможно нажать на кнопку). С платой WeMos Dual Base это станет возможным.
Комплектация
- 1x WeMos Dual Base;
- 4x Соединитель типа "МАМА-ПАПА";
Ссылки
- DataSheet на официальном сайте;
- Плата WEMOS D1 mini;
- Плата WEMOS D1 mini Pro;
