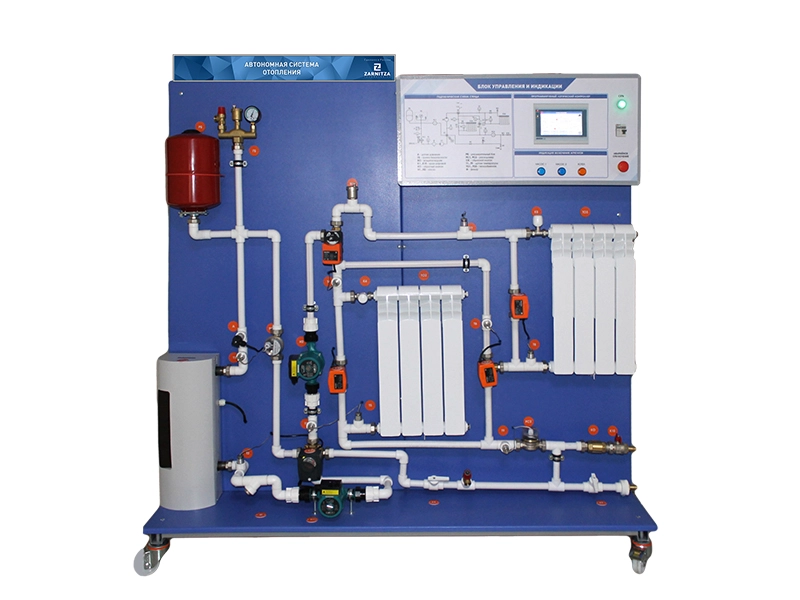

Комплект учебно-лабораторного оборудования "Автономная система отопления"
Комплект представляет собой функциональную модель автономной системы отопления. Комплект позволяет изучить устройство автономной отопительной системы, методику запуска отопительной системы в эксплуатацию, методику экспериментального определения рабочих характеристик отопительных приборов, методы регулирования отопительных систем, различные схемы подключения отопительных приборов, а также исследовать коэффициенты затекания системы отопления.
Блок измерения и управления стенда оснащен микропроцессорной системой измерения с сенсорным ЖК-дисплеем, на котором отображаются текущие значения измеряемых параметров. Для удобства последующей обработки результатов экспериментов данные дублируются на подключаемый посредством преобразователя интерфейсов USB – RS485 ноутбук с предустановленным специализированным ПО.
Базовая комплектация:
Лабораторный стенд "Автономная система отопления" | 1 |
Стол компьютерный | 1 |
Ноутбук | 1 |
Программное обеспечение | 1 |
Преобразователь интерфейсов USB – RS485 | 1 |
Комплект фитингов для заправки и слива системы | 1 |
Заправочно-сливной шланг | 1 |
Комплект соединительных проводов и кабелей | 1 |
Комплект учебно-лабораторного оборудования "Автономная система отопления" (далее – стенд) предназначен для изучения устройства и принципа действия автономной системы отопления, экспериментального исследования процессов в системе отопления и определения характеристик отопительных приборов.
Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам "Теплоснабжение", "Отопление и отопительные системы", "Теплотехнические измерения" и "Автоматизация систем отопления".
Комплектация
1. Лабораторный стенд "Автономная система отопления".
2. Стол компьютерный.
3. Ноутбук.
4. Программное обеспечение.
5. Преобразователь интерфейсов USB – RS485.
6. Комплект фитингов для заправки и слива системы.
7. Заправочно-сливной шланг.
8. Комплект соединительных проводов и кабелей.
9. Вывеска с названием стенда.
10. Паспорт изделия.
11. Руководство по эксплуатации.
12. Методические рекомендации по выполнению лабораторных работ.
Состав
- Подвижное основание с колесными опорами.

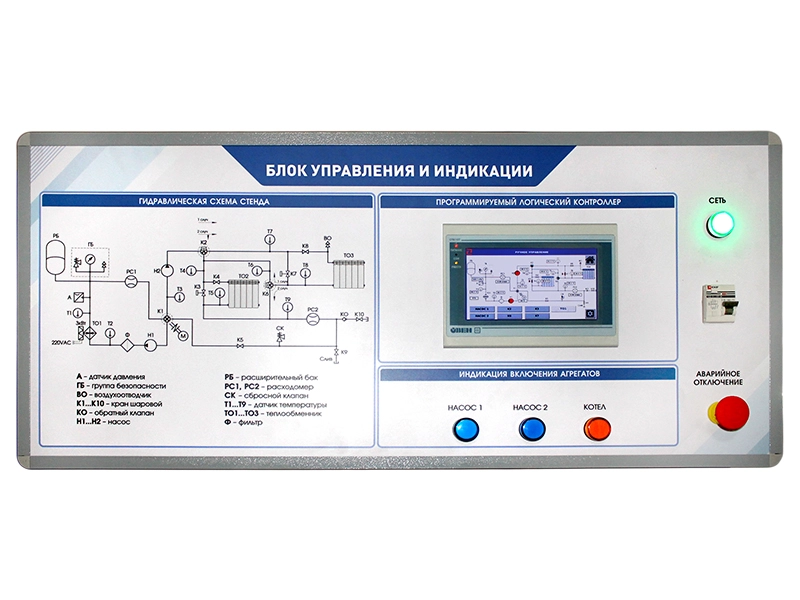

- Блок управления и индикации:
- Индикация включения агрегатов.
- Расширительный бак.
- Группа безопасности.
- Датчик термосопротивления (9 шт.).
- Датчик давления.
- Тахеометрический расходомер с электронным выходом (2 шт.).
- Насос циркуляционный (2 шт.).
- Электрокотел.
- Радиатор (2 шт.).
Учебно-методическое пособие по проведению лабораторных работ
1. Устройство и принцип действия автономной системы отопления.2. Подготовка к работе, заполнение системы отопления теплоносителем, запуск в работу гидравлического контура и системы измерений.
3. Экспериментальное определение номинальной мощности отопительного прибора и его удельных характеристик.
4. Экспериментальная реализация качественного метода регулирования мощности отопительного прибора.
5. Экспериментальная реализация количественного метода регулирования мощности отопительного прибора.
6. Отопительные приборы в параллельной схеме подключения.
7. Отопительные приборы в последовательной схеме подключения.
8. Определение коэффициентов затекания в однотрубной системе отопления с перемычками.
