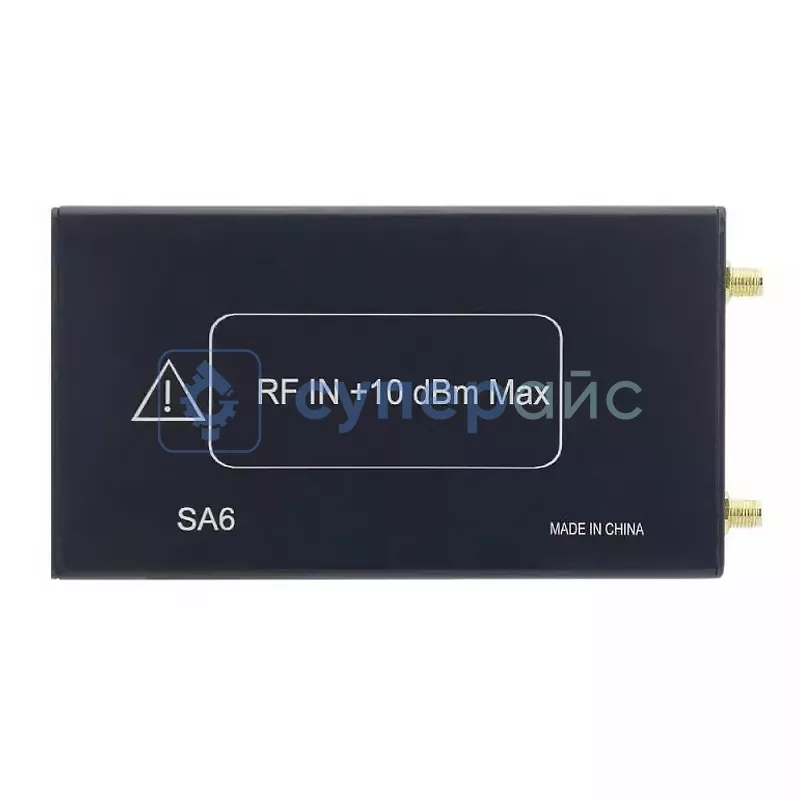

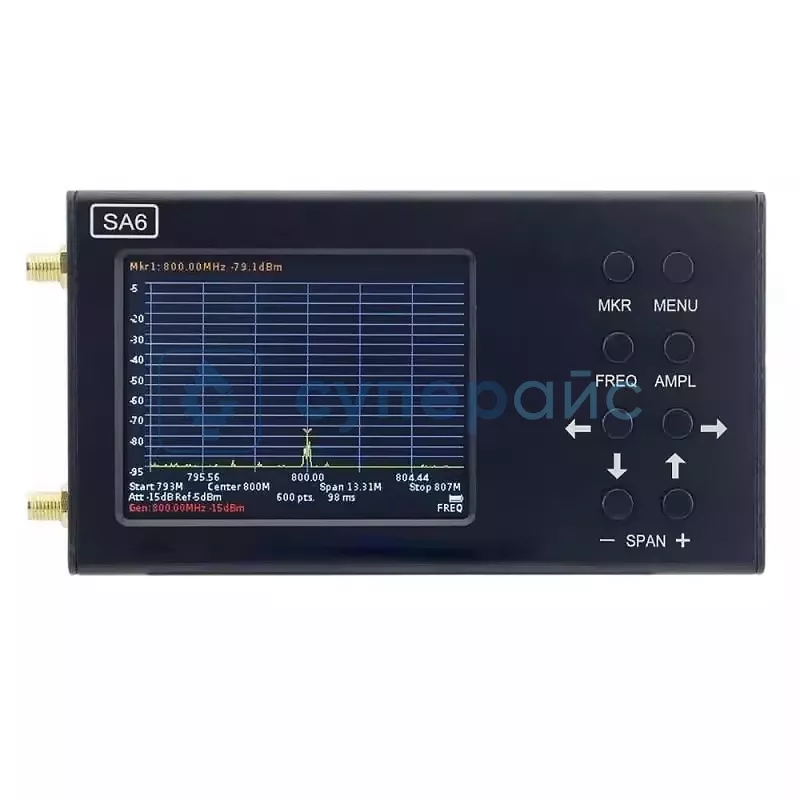

Спектроанализатор HTOOL SA6-2 с доп комплектом
Технические характеристики HTOOL SA6-2
| Диапазон частот дисплея | 35 - 6200 МГц |
| Диапазон частот измерения | 35 - 4500 МГц |
| Динамический диапазон | 35 - 3000 МГц: 75 дБ 3000 - 4500 МГц: 70 дБ |
| Полоса пропускания | 200 кГц |
| Частота сканирования 100 МГц | < 0,25 с |
| Минимальный уровень шума | 3000 МГц: < 90 дБм 3000 - 4500 МГц: < 85 дБм 4500 - 6200 МГц: < 80 дБм |
| Волновое сопротивление | 50 Ом |
| Регулятор громкости | 0 - 30 дБ |
| Точность | 2 дБ |
| Максимальное входное напряжение | 25 В |
| Максимальный потребляемый ток | 450 мАч |
| Время автономной работы | 3 ч |
| Время зарядки аккумулятора | 5 ч |
| Характеристики усилителя | |
| Диапазон частот | 0,1 МГц - 6 ГГц |
| Разъем | SMA |
| Коэффициент усиления | 30 дБ |
| Входное, выходное сопротивление | 50 Ом |
| Входное напряжение | 5 В |
| Габариты | 68 x 40 x 15 мм |
| Общие характеристики | |
| Питание | аккумулятор 3000 мАч |
| Интерфейс | USB Type-C |
| Габариты | 210 x 165 х 150 мм |
| Вес | 548 г |
| Комплектация | анализатор спектра HTOOL SA6-2 – 1 шт кабель USB Type-C 1 м – 1 шт N / SMA-KJ – 2 шт SMA-KK – 1 шт перо – 1 шт усилитель – 1 шт адаптер SMA – 1 шт магнитная антенна – 6 шт |
Универсальный анализатор спектра HTOOL SA6-2
HTOOL SA6-2 – это компактный спектроанализатор частот, преимуществом которого выступает портативное исполнение корпуса. Ёмкий аккумулятор, выдерживающий три часа автономной работы делает модель подходящей для выездных исследований.
Диапазон частот дисплея составляет 35 МГц - 6,2 ГГц. Такие широкие пределы дают возможность проводить большой список работ в области радиотехники. Пользователь может подключать прибор к компьютерам на ОС Windows и Linux. Этот анализатор спектра 6,2 ГГц располагает входным сопротивлением 50 Ом. Полоса пропускания составляет 200 кГц. Такие характеристики обуславливают корректную передачу сигнала от источника к анализатору, точность измерений и возможность быстрого сканирования и поиска сигналов.
Для соединения с внешним оборудованием предусмотрен интерфейс USB Type-C. В комплектацию входит набор дополнительных инструментов, среди которых перо, усилитель и другие аксессуары.
Сфера применения:
- радиомониторинг и выявление источников радиоизлучения;
- анализ характеристик беспроводных сетей;
- тестирование и отладка радиоэлектронных устройств и компонентов;
- измерение параметров сигналов в системах связи;
- образовательные цели в радиотехнике и электронике;
- поиск неисправностей в радиооборудовании;
- анализ электромагнитной обстановки.
Специалисты, которым подойдет модель:
- радиоинженеры;
- техники по обслуживанию радиооборудования;
- специалисты по беспроводным сетям;
- студенты и преподаватели радиотехнических специальностей;
- радиолюбители;
- специалисты по безопасности (для радиомониторинга);
- разработчики радиоэлектронных устройств.
Обзорная таблица анализаторов спектра HTOOL
| Характеристики | HTOOL SA6-2 с доп комплектом | HTOOL SA6-2 c улучшенной конфигурацией | HTOOL SA8 |
| Диапазон частот | 35 - 6200 МГц | ||
| Полоса пропускания | 200 кГц | 170 кГц | |
| Время сканирования для диапазона 100 МГц | < 0,25 с | < 0,04 с | |
| Минимальный уровень шума | 3000 МГц: < 90 дБм 3000 - 4500 МГц: < 85 дБм 4500 - 6200 МГц: < 80 дБм | 90 - 100 дБм | |
| Регулятор громкости | 0 - 30 дБ | ||
| Входное сопротивление | 50 Ом | ||
| Дисплей | нет | сенсорный ЖК-экран | |
| Интерфейс | USB Type-C | ||
| Питание | аккумулятор 3000 мАч | аккумулятор 2500 мАч | аккумулятор 2000 мАч |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
