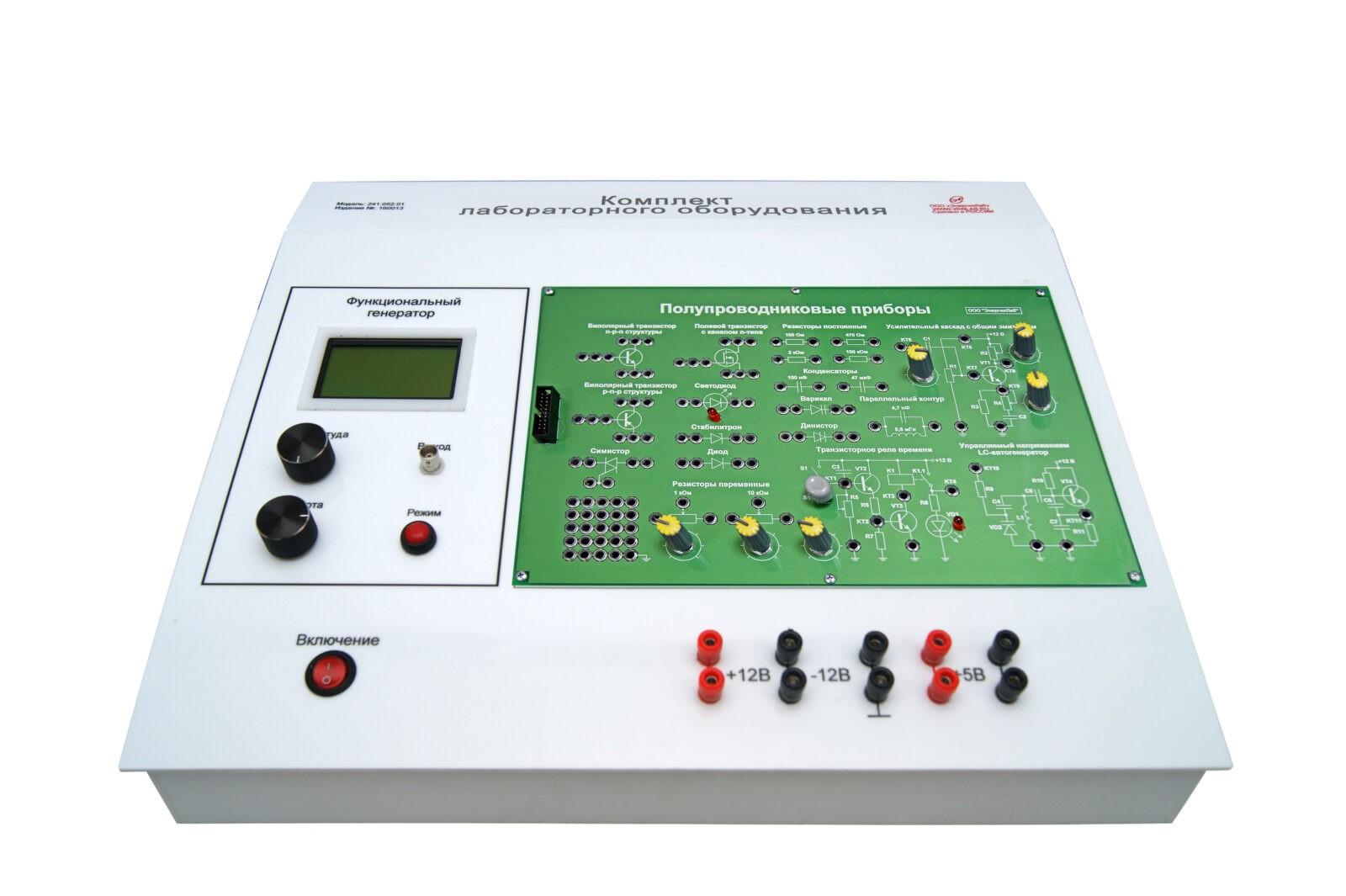

Учебный лабораторный стенд «Полупроводниковые приборы»

Описание товара

Учебный лабораторный стенд «Полупроводниковые приборы»

Лабораторные работы

1. Характеристики диода.
2. Характеристики стабилитрона.
3. Характеристики светодиода.
4. Характеристики варикапа.
5. Биполярные транзисторы.
   1. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
   2. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
   3. Характеристики транзистора.
   4. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
   5. Усилители на биполярных транзисторах.
6. Униполярные (полевые) транзисторы.
   1. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
   2. Характеристика включения затвора полевого транзистора.
   3. Управляющий эффект затвора полевого транзистора n-типа.
   4. Выходные характеристики полевого транзистора.
   5. Усилители на полевых транзисторах.
7. Тиристоры.
   1. Характеристики диодного тиристора (симистора).
   2. Характеристики триодного тиристора.

Комплект поставки

1. Моноблок
2. Цифровой осциллограф
3. Комплект соединительных проводов
4. Мультимедийная методика
5. Программное обеспечение
6. Методические рекомендации
7. Сертификат ИСО
8. Паспорт
9. Гарантийный талон

Технические характеристики

Потребляемая мощность, В·А, не более 100
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм, не более
длина (по фронту) 500
ширина (ортогонально фронту) 400
высота 120
Масса, кг, не более 10
Количество человек, которое одновременно и активно может работать на комплекте 2
