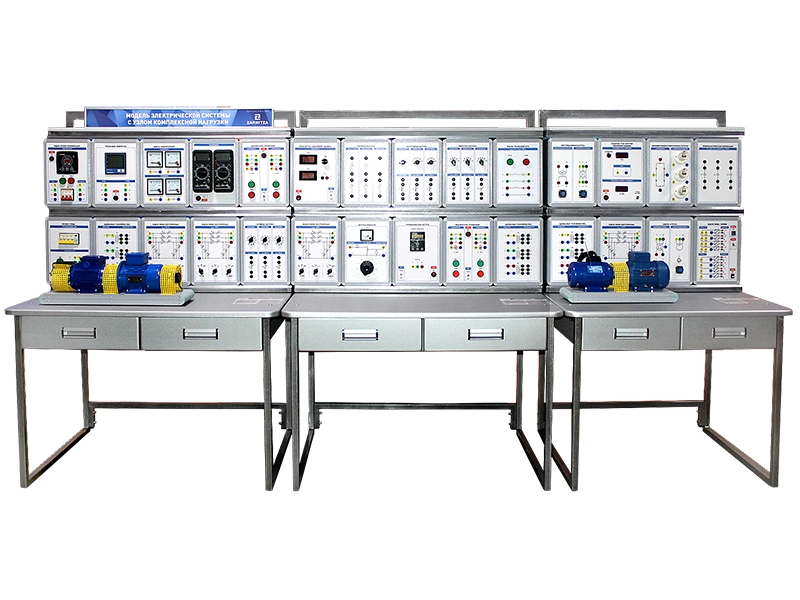

Комплект учебно-лабораторного оборудования "Модель электрической системы с узлом комплексной нагрузки"

Комплект оборудования представляет собой изделие напольного модульного компьютерного исполнения.

Комплект учебно-лабораторного оборудования "Модель электрической системы с узлом комплексной нагрузки" позволяет исследовать процессы синхронизации натурного генератора электрической энергии с сетью промышленной частоты, электромагнитные и электромеханические переходные процессы в электроэнергетической системе, режимы работы линий электропередач с односторонним и двухсторонним питанием, факторы, влияющие на потери электрической энергии в распределительных сетях, изучить способ регулирования напряжения путем поперечной емкостной компенсации, экспериментально определить основные показатели качества электроэнергии, изучить принципы действия и настройки устройств релейной защиты и автоматики, моделировать работу автоматического управления и защиты.

Комплектация

1. Лабораторный стенд "Модель электрической системы с узлом комплексной нагрузки".
2. Электромашинный агрегат (асинхронный двигатель с короткозамкнутым ротором, синхронная машина переменного тока, энкодер).
3. Электромашинная нагрузка (двигатель постоянного тока, асинхронный двигатель с короткозамкнутым ротором).
4. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (3 шт.).
5. Стол с планшетным моноблоком.
6. Программное обеспечение "Менеджер эксперимента".
7. Комплект соединительных проводов и кабелей.
8. Вывеска с названием стенда.
9. Паспорт изделия.
10. Руководство по эксплуатации.
11. Методические указания по выполнению лабораторных работ.

Состав

Комплект лабораторных модулей:

• Возбудитель синхронной машины.
• Выключатель трехфазный (2 шт.).
• Емкостная нагрузка.
• Индуктивная нагрузка.
• Модель линии электропередач (4 шт.).
• Модуль агрегата.
• Модуль ввода-вывода.
• Модуль измерительный.
• Модуль синхронизации.
• Однофазный трансформатор (3 шт.).
• Питание стенда.
• Преобразователь частоты.
• Трехфазный измеритель.
• Активная нагрузка.
• Линейный реактор.
• Указатель угла нагрузки синхронной машины.
• Модуль мультиметров.
• Модуль электромашинной нагрузки.
• Модуль автотрансформатора.
• Модуль выпрямителя и осветительной нагрузки.
• Модуль продольной емкостной компенсации.

Учебно-методическое пособие по проведению лабораторных работ

Раздел "Передача и качество электрической энергии в СЭС"

1. Измерение параметров установившегося режима электрической сети с односторонним питанием.
2. Измерение параметров установившегося режима электрической сети с двусторонним питанием.
3. Потери электрической энергии в распределительных сетях.
4. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
5. Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой.
6. Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой.
7. Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой.
