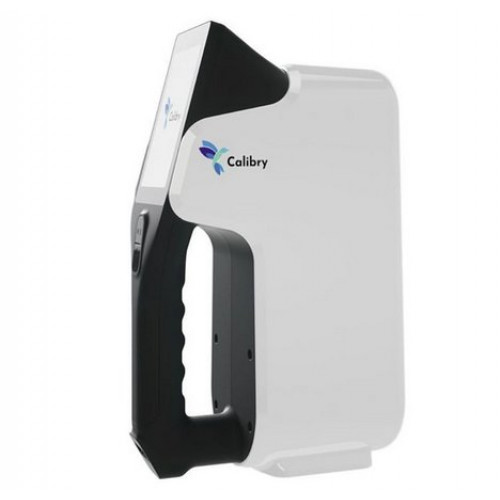

3D сканер Calibry

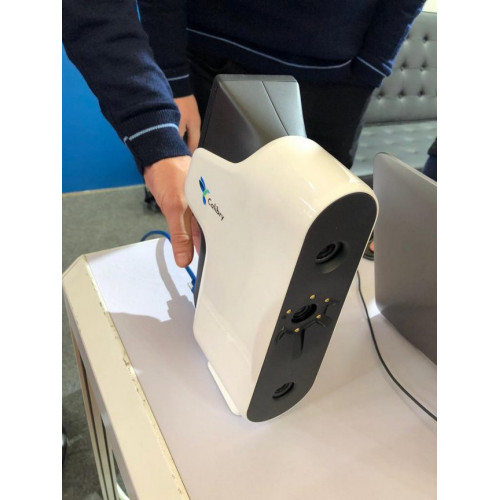

Calibry - это ручной проводной 3D-сканер, который делает ставку на компактность и высокую скорость. Он был создан для сканирования исторически сложных объектов. Во время международной выставки TCT Asia он использовался перед публикой при сканировании моделей с большой сложностью. Для Thor3D это была прекрасная возможность продемонстрировать свою запатентованную камеру. Thor3D имеет офисы в Германии и России и вошел в индустрию быстро, позиционируя себя на рынке профессиональных сканеров. Это производитель сканера Drake, беспроводного устройства со сменными объективами, которое позволяет захватывать несколько объектов.
Применение:
- Оцифровка больших объектов
- 3D моделирование
- Кастомизация, ремонт
- Реверс-инжиниринг
- Реставрация, музейное дело, сохранение культурного наследия
- Исследования, образование

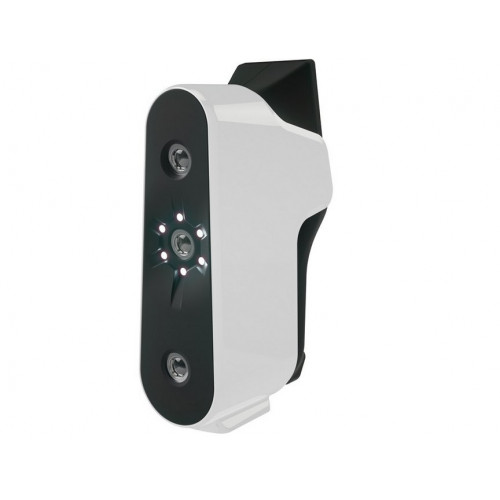

Более простые 3D-сканеры широко востребованы в отрасли, а также отличаются скоростью и простотой использования. Calibry непосредственно создан для захвата больших поверхностей, он способен сканировать целые автомобили. Он использует инновационную, запатентованную технологию камеры создателя. Это 2,5-мегапиксельная камера позволяющая глубоко сканировать текстуру, способна собирать до 3 миллионов точек данных в сек. с рабочей областью сканирования от 500 - 1000 мм. Четкость калибровки составляет 0,1 мм и имеет разрешение 0,3 мм.

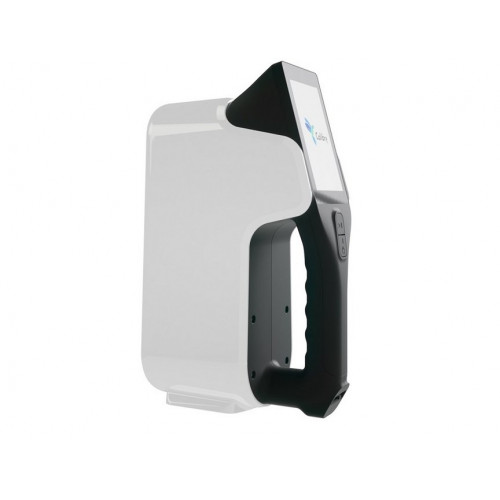

Также конструктивно предусмотрено наличие сенсорного дисплея в 4 дюйма для удобного слежения за объектом. В дополнение к вышесказанному, новый сканер Thor3D весит на треть меньше, чем его собратья, всего 0,7 кг. Производитель также говорит о возможности захвата черных и отражающих объектов, которые обычно очень трудно оцифровать. 3D сканер Calibry поддерживает три режима захвата при сканировании: по геометрии, по текстуре или по маркерам. Каждый из режимов подходит для сканирования объектов с определенными особенностями. Переключаться между режимами легко, их наличие и разнообразие позволяют сканировать практически любые объекты.
Особенности и области применения:
Программное обеспечение:
В комплекте со сканером поставляется фирменное ПО для сканирования и обработки модели Calibry Nest. Эта программа позволяет превратить сырые данные со сканера в цельную 3D модель, готовую для печати или дальнейшей работы с ней в других программных средах. Вы можете заполнять прорехи в модели, добавлять текстуру, упрощать полигональную сетку. И, конечно, в этом ПО можно регулировать некоторые настройки прямо во время сканирования, например, изменять яркость, регулировать параметры чувствительности и менять на лету режимы захвата.
Еще несколько плюсов Calibry Nest - русскоязычный интерфейс, русскоязычная поддержка и регулярные обновления.
3D модели из Calibry Nest можно использовать для обратного проектирования в специализированном ПО Geomagic Design X или для инспекции в Geomagic Control X.
Использование Calibry в реверс-инжиниринге:
Примеры сканов:
СКУЛЬПТУРА МОНАХА
Время сканирования: 7 мин
Постобработка: 15 мин
Режим: без маркеров
ДЕКОРАТИВНЫЕ УГЛИ
Время сканирования: < 2 мин
Постобработка: 5 мин
Режим: без маркеров
Демонстрация работы
Сканирование людей:
Сканирование мебели:
Сканирование автомобиля:
НОВИНКА ! Calibry - это ручной проводной 3D-сканер, который делает ставку на компактность и высокую скорость. Он был создан для сканирования исторически сложных объектов. Во время международной выставки TCT Asia он использовался перед публикой при сканировании моделей с большой сложностью. Для Thor3D это была прекрасная возможность продемонстрировать свою запатентованную камеру. Thor3D имеет офисы в Германии и России и вошел в индустрию быстро, позиционируя себя на рынке профессиональных сканеров. Это производитель сканера Drake, беспроводного устройства со сменными объективами, которое позволяет захватывать несколько объектов.
Применение:
- Оцифровка больших объектов
- 3D моделирование
- Кастомизация, ремонт
- Реверс-инжиниринг
- Реставрация, музейное дело, сохранение культурного наследия
- Исследования, образование
Более простые 3D-сканеры широко востребованы в отрасли, а также отличаются скоростью и простотой использования. Calibry непосредственно создан для захвата больших поверхностей, он способен сканировать целые автомобили. Он использует инновационную, запатентованную технологию камеры создателя. Это 2,5-мегапиксельная камера позволяющая глубоко сканировать текстуру, способна собирать до 3 миллионовточек данных в сек. с рабочей областью сканирования от 500 - 1000 мм. Четкость калибровки составляет 0,1 мм и имеет разрешение 0,3 мм.
Также конструктивно предусмотрено наличие сенсорного дисплея в 4 дюйма для удобного слежения за объектом. В дополнение к вышесказанному, новый сканер Thor3D весит на треть меньше, чем его собратья, всего 0,7 кг. Производитель также говорит о возможности захвата черных и отражающих объектов, которые обычно очень трудно оцифровать. 3D сканер Calibry поддерживает три режима захвата при сканировании: по геометрии, по текстуре или по маркерам. Каждый из режимов подходит для сканирования объектов с определенными особенностями. Переключаться между режимами легко, их наличие и разнообразие позволяют сканировать практически любые объекты.
Особенности и области применения:
Программное обеспечение:
В комплекте со сканером поставляется фирменное ПО для сканирования и обработки модели Calibry Nest. Эта программа позволяет превратить сырые данные со сканера в цельную 3D модель, готовую для печати или дальнейшей работы с ней в других программных средах. Вы можете заполнять прорехи в модели, добавлять текстуру, упрощать полигональную сетку. И, конечно, в этом ПО можно регулировать некоторые настройки прямо во время сканирования, например, изменять яркость, регулировать параметры чувствительности и менять на лету режимы захвата.
Еще несколькоплюсов Calibry Nest - русскоязычный интерфейс, русскоязычная поддержка и регулярные обновления.
3D модели из Calibry Nest можно использовать для обратного проектирования в специализированном ПО Geomagic Design X или для инспекции вGeomagic Control X.
Использование Calibry в реверс-инжиниринге:
Примеры сканов:
СКУЛЬПТУРА МОНАХА
Время сканирования: 7 мин
Постобработка: 15 мин
Режим: без маркеров
ДЕКОРАТИВНЫЕ УГЛИ
Время сканирования: < 2 мин
Постобработка: 5 мин
Режим: без маркеров
Демонстрация работы
Сканирование людей:
Сканирование мебели:
Сканирование автомобиля:
| Гарантия | 24 месяца |
| Энергопотребление | ≤0,06 кВт⋅ч |
| Размеры, мм | 165x85x273 |
| Вес, кг | 0,9 |
| Страна производитель | Россия |
| Форматы файлов | STL, OBJ, WRML, PLY |
| 3D точность на расстоянии | 0.025% на 1 м |
| Дисплей | сенсорный, встроенный |
| Зона сканирования | 500 - 1000 мм |
| Интерфейс | USB 3.0 |
| Источник света | LED, белый свет |
| Калибровка | откалиброван |
| Минимальные системные требования | Windows 8.1, 10; Intel Core i7; NVIDIA GeForce 400 или выше (с памятью 2 Гбайт или выше); RAM: ≥16 Гбайт |
| Поле зрения | Мин. - 280 x 360 мм; Макс. - 490 x 650 мм |
| Программное обеспечение | Thor3D Suite |
| Рабочее расстояние | 55 - 95 cм |
| Разрешение камеры | 2,3 Мп |
| Расстояние до объекта | 65 см |
| Рекомендуемый размер объекта сканирования | От 30 см до 800 см |
| Скорость сканирования | 30 fps, 3 000 000 точек/с |
| Специализация | Ювелирное дело;Образование;Реверс-инжиниринг |
| Точность сканирования, мкм | 100 |
| Формат вывода данных | STL |
| Цветное сканирование | да |
